一、產品說明
TLYZK-M型智能動力系統具有控制靈活、擴展性強、運行穩定、用途廣泛等特點；適用于工業、商業、民用建筑等領域的電動機控制與保護，適用于現代化建筑中的風機、空調、給水等電氣控制與保護系統；適用于工廠或車間的電機控制與保護等，適用于電動機控制中心(MCC)，尤其是智能化電控系統或要求高分斷能力的MCC。
TLYZKF-M型智能動力控制系統具有反應迅速、安全可靠、操作簡單等特點；適用于現代化建筑中的消防風機、消防水泵等消防電氣控制與保護系統。主要用于0.075-30KW電機的消防系統中，能夠接通、承載正常條件下包括規定的過載、過流條件下的電流，實現“只報警、不跳閘的功能”；且能夠接通、承載和分斷非正常條件下的電流(如短路電流)，實現“報警+跳閘”。
二、組成：
智能動力控制器由智能面板和控制模塊兩部分組成。
智能面板：安裝在配電箱門上或嵌入到控制模塊上面。
控制模塊：負責接收并執行智能面板發送的命令，
如啟動、停止，自檢等， 安裝到配電箱中，采用壁掛式安裝，體積小，安裝方便。
動力控制器分為基本型和消防型。
基本型主要控制設備有普通風機、新風機、熱風幕、排水泵等；
消防型主要控制設備有排煙風機（雙速）、補風機（送風機）、消防穩壓泵、噴淋泵等。
控制方式說明
序名稱控制方式說明
1、TLYZKF-M-10單臺風機或水泵控制器（單路基本控制，可一拖四控制）
2、TLYZKF-M-11單臺風機或水泵控制器（單路控制）
3、TLYZKF-M-12單臺星三角起動控制器、單臺自藕降壓起動控制器
4、TLYZKF-M-13單臺軟起動控制器
5、TLYZKF-M-21兩臺水泵相互備用直接起動控制器
6、TLYZKF-M-22兩臺水泵星三角起停控制器、自藕降壓起動控制器
7、TLYZKF-M-23兩臺水泵軟起起停控制器
8、TLYZKF-M-24可逆、雙速電機控制器
9、TLYZKF-M-31三臺水泵直接起停控制器
1、0TLYZKF-M-33三臺水泵軟起起?？刂破?nbsp;
具體見附件——模塊設計對應表。
TLYZK-M其他說明
1.設計依據：
風機類符合國家建筑標準設計圖集常用風機控制電路圖10D303-2
水泵類符合國家建筑標準設計圖集常用水泵控制電路圖10D303-3
2.設計說明：
其他風機類或水泵類圖紙，按國家標準圖集號我公司給予定制。
3.應急按鈕
根據實際電機控制的需要，在模塊接線端子上留有應急按鈕接線端子，客戶在使用時，可將面板上或消防控制中心等應急按鈕引線至此接線端口上。
4.其他領域應用
其他領域可參照使用，特殊要求可非標設計，請提供相關的技術參數及設計圖紙。
5.分立元件的應用
在工程設計中，如一次主回路采用分立元件，其二次控制同樣也可采用電機控制模塊。控制電路圖可根據國際標準設計圖集10D303-2~3，由我公司提供相應的電機控制模塊轉化應用圖紙。

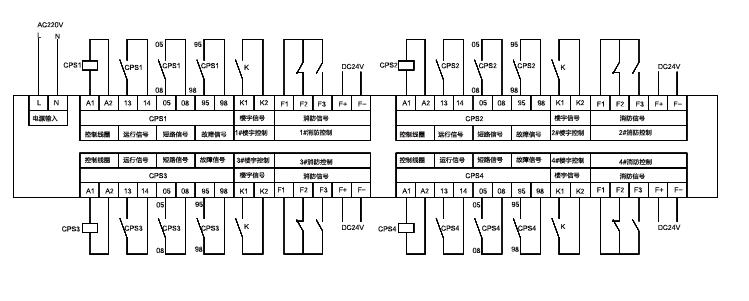

TLYZK-M-10接線原理圖

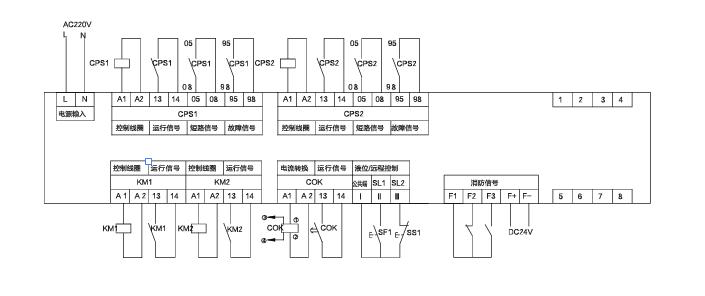

TLYZK-M-11接線原理圖

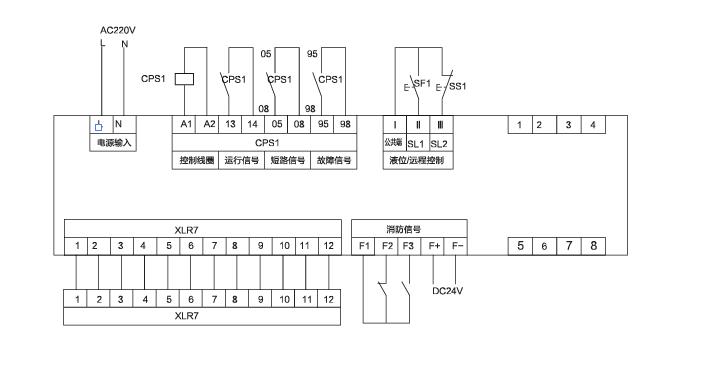

TLYZK-M-12接線原理圖

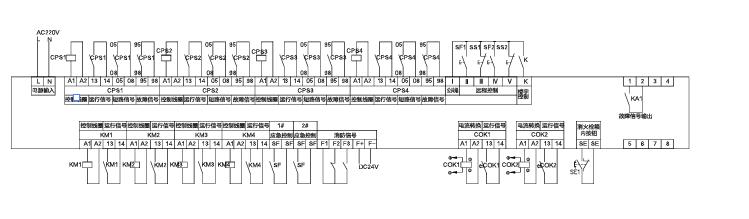

TLYZK-M-13接線原理圖

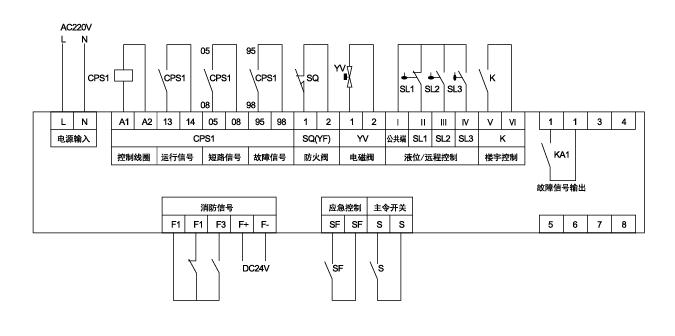

TLYZK-M-21接線原理圖
TLYZK-M-22接線原理圖
